qml简介

QML是一种描述性的脚本语言，文件格式以.qml结尾。语法格式非常像CSS，但又支持javacript形式的编程控制。它结合了QtDesigner UI和QtScript的优点。QtDesigner可以设计出.ui界面文件,但是不支持和Qt原生C++代码的交互。QtScript可以和Qt原生代码进行交互，但是有一个缺点，如果要在脚本中创建一个继承于QObject的图形对象非常不方便，只能在Qt代码中创建图形对象，然后从 QtScript中进行访问。而QML可以在脚本里创建图形对象，并且支持各种图形特效，以及状态机等，同时又能跟Qt写的C++代码进行方便的交互，使用起来非常方便。

可以使用Qt自带的工具qmlscene.exe 直接运行qml文件查看qml界面效果
ff

qml的基本元素

Item（基础元素对象）是所有可视化元素的基础对象，所有其它的可视化元素都继承自Item。它自身不会有任何绘制操作，但是定义了所有可视化元素共有的属性：

分组 属性
Geometry（几何属性） x,y（坐标）定义了元素左上角的位置，width，height（长和宽）定义元素的显示范围，z（堆叠次序）定义元素之间的重叠顺序。
Layout handling（布局操作） anchors（锚定），包括左（left），右（right），上（top），下（bottom），水平与垂直居中（vertical center，horizontal center），与margins（间距）一起定义了元素与其它元素之间的位置关系。
Key handlikng（按键操作） 附加属性key（按键）和keyNavigation（按键定位）属性来控制按键操作，处理输入焦点（focus）可用操作。
Transformation（转换） 缩放（scale）和rotate（旋转）转换，通用的x,y,z属性列表转换（transform），旋转基点设置（transformOrigin）。
Visual（可视化） 不透明度（opacity）控制透明度，visible（是否可见）控制元素是否显示，clip（裁剪）用来限制元素边界的绘制，smooth（平滑）用来提高渲染质量。
State definition（状态定义） states（状态列表属性）提供了元素当前所支持的状态列表，当前属性的改变也可以使用transitions（转变）属性列表来定义状态转变动画。

可以通过Qt creator的调试状态查看元素的属性

  1. 新建一个qml工程

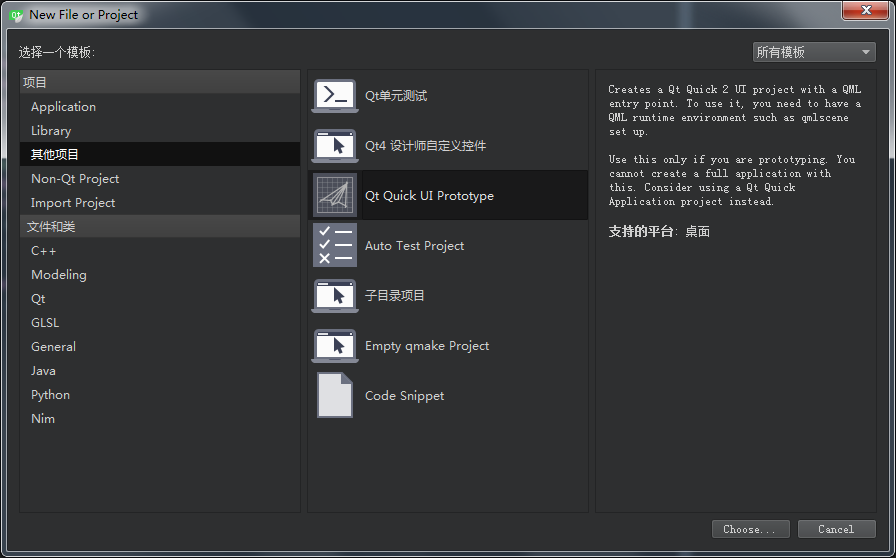

    在 文件 新建文件或项目 对话框中，选择 其他项目,然后选择 Qt Quick UI Prototype
    newproject
    例如以下Qml代码的属性

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    import QtQuick 2.8
    import QtQuick.Window 2.2

    Window {
        id: root
        property int blurRadius: 0
        Image {
            id: pole
            anchors.horizontalCenter: parent.horizontalCenter
            anchors.bottom: parent.bottom
            source: "images/pole.png"
        }
        MouseArea {
            anchors.fill: parent
            onPressed: {
                wheel.rotation += 90
                root.blurRadius = 16
            }
            onReleased: {
                root.blurRadius = 0
            }
        }
    }

  2. 启动调试
    ts

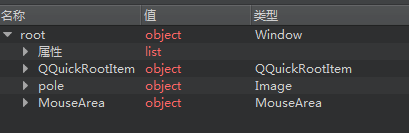

  3. 属性列表
    属性列表

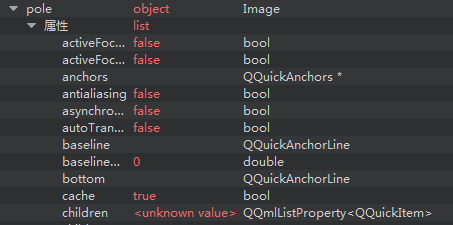

  4. image的属性
    imagesx

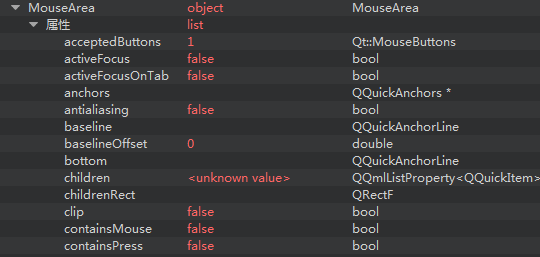

  5. 鼠标区域的属性
    mouse

  6. qml必须导入 QtQuick ,导入方式import QtQuick 2.8
    使用Qt已有的组件需要导入相应的模块
    如使用Window 导入import QtQuick.Window 2.2模块，2.2是Qt模块的版本号

qml注释符和C++一样

1
2
3
4
 /* 这是一个多行注释
 和c语言的一样 */

// 一个单行注释

qml的布局

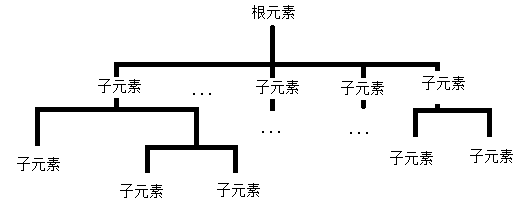

要使用QML进行界面的布局，首先需要理解QML元素的层次结构。QML的层次结构很简单，是一个树形结构，最外层必须有一个根元素，根元素里面可以嵌套一个或多个子元素，子元素里面还可以包含子元素。如果用图形画出来的话大概是这个样子。
结构图

使用anchor进行布局

qml与C++的交互

qml与C++交互的桥梁是 QML引擎和元对象系统

官方文档

qml 跟C++ 的交互方式主要有以下几种：

  1. 以直接在C++应用程序中加载qml文件，拿到界面各元素的指针，修改界面属性 (在C++中，加载qml文件)

  2. 可以将C++对象expose 到qml中，然后在qml文件中访问该对象的属性或调用对象的方法 (在qml中，访问C++对象并调用C++方法)

  3. 可以自定义C++类，把该类注册给qml类型系统，然后可以像其他内置类型那样在qml中使用 (在qml中，使用导入的C++ 类型)

qml与C++结合的优势：

  • 界面与逻辑完美分离：用QML来定义界面，用C++来实现界面的响应逻辑。
  • 通常的做法是，当用户在界面上操作的时候，我们从qml文件里面调用C++的响应函数。
  • 应用MVC方便：用QML来描绘界面(View)，用C++代码来实现Model 和 Controller。
  • 自定义控件容易：可以用C++来自定义自己的QML类型， 然后将它应用于我们的应用程序中。
  • 可以在程序运行时访问或修改QML对象的属性进而改变界面的显示

一些网址

官方教程

qml中文资料

qml英文资料

五子棋

Qt Quick 之 QML 与 C++ 混合编程详解
